Artykuł ten ukazał się w Łowcu Lubelskim nr 2/43/2007
| FAQ broń - systemy zabezpieczeń w sztucerach |
|
Nie występuje na świecie broń, która nie posiada urządzenia zabezpieczającego przed przypadkowym strzałem. Konstruktorzy dokładają wszelkich starań, by system zabezpieczający był funkcjonalny dla użytkownika, zapewniał mało uciążliwą obsługę i oczywiście spełniał swoje główne zadanie.
bezpiecznik skrzydełkowy Mausera M98
Jak to w mechanice bywa, istnieją różne rozwiązania, w znacznym stopniu zależą one od klasy broni. W broni taniej i prostej budowy nie stosuje się rozbudowanego systemu zabezpieczeń, w przeciwieństwie do broni wyższej klasy. Jednakże w obydwu przypadkach mechanizm zabezpieczający powinien być tak zaprojektowany, by całkowicie uniemożliwić strzał przypadkowy. Drugą cechą tego mechanizmu jest pewność zabezpieczenia w każdych warunkach, między innymi powinien charakteryzować się dużą odpornością przeciwwstrząsową, by nie nastąpił wystrzał, gdy broń upadnie.
modyfikacja bezpiecznika skrzydełkowego - ręcznie wykonany sztucer firmy Skawiński
Bezpieczniki mogą być umieszczane bezpośrednioprzy tylnej części trzonu zamkowego lub na szyjce kolby w pobliżu kciuka, jak np. w sztucerze VOERE z lat 80 tych. Dobrze zaprojektowany bezpiecznik powinien też zapewnić wzrokową kontrolę jego położenia, natomiast w warunkach ograniczonej lub całkowitej ciemności, jego kontrolę przez dotyk, by można było wyczuć czy znajduje się w stanie zabezpieczonym czy odbezpieczonym.
modyfikacja bezpiecznika skrzydełkowego - inny przykład rozwiązania bezpiecznika w sztucerze firmy Skawiński
Powszechnie rozróżnia się trzy systemy zabezpieczeń:
Pierwszy to bezpośrednie blokowanie iglicy,
drugi - blokowanie mechanizmu spustowego,
a trzeci stanowi połączenie dwóch poprzednich.
rozwiązanie bezpiecznika w sztucerze Remington mod. 700
Broń myśliwska niewiele się starzeje, powoli ulega przeobrażeniom czasowym i słabo ulega trendom chwilowej mody. Kilka genialnych rozwiązań z początku ubiegłego wieku jest tak dobrych, że właściwie niewiele zostało do usprawnienia. Klasycznym i znanym powszechnie
czeniem jest pionowe skrzydełko zastosowane w karabinie Mausera. Zalicza się on do grupy pierwszej i bezpośrednio blokuje iglicę, uniemożliwiając jej ruch do przodu. System ten jest bardzo pewnym i jednocześnie prostym. Chociaż jest mało wygodnym w przypadku nisko osadzonej lunety, to do chwili obecnej służy dobrze posiadaczom tj broni. Jeszcze kilka lat temu można było kupić nowy sztucer myśliwski z klasycznym bezpiecznikiem skrzydełkowym Mausera, mimo że rozwiązanie ma już ... 100 lat.
Firma Winchester w swoim modelu 70 zastosowała również system bezpośredniej blokady iglicy, skrzydełko bezpiecznika ma ruch poziomy, nowoczesny wygląd oraz bardziej ergonomiczny kształt. Bezpiecznik ten jest o wiele lepiej funkcjonalny i łatwiejszy w obsłudze niż rozwiązanie Mausera. Identyczny system blokowania iglicy zastosowano w CZ 527, znacznie lepiej rozwiązując ergonomię niż w popularnym Mauserze, ale nie dziwmy się, upłynął przecież wiek od tamtego czasu.
bezpiecznik w sztucerze CZ 550
W popularnych sztucerach ZKK 600 i CZ 550 zabezpieczenie rozwiązano inaczej; dźwignia bezpiecznika po zmianie swojego położenia blokuje zaczep iglicy, uniemożliwiając w ten sposób jego ruch do dołu i zwolnienie iglicy. Identyczny rodzaj zabezpieczenia posiadają Sako i Tikka. Ten rodzaj zabezpieczenia, należący do systemu pośredniego, jest również pewny i bezpieczny.
bezpiecznik na szyjce kolby sztucera VOERE
Bardzo dobre i pomysłowe rozwiązanie posiada sztucer Browning, model Eurobolt. W pozycji "broń zabezpieczona" mechanizm bezpiecznika blokuje ruch spustu oraz ruch do dołu zaczepu, który zwalnia iglicę, tym samym uniemożliwiając przypadkowy wystrzał. Jednocześnie w otwór iglicy, sprzęgniętej z bijnikiem (kurkiem) wsuwa się trzpień blokujący, uniemożliwiając tym samym przypadkowy ruch iglicy do przodu. Jest to dodatkowa bezpośrednia blokada iglicy, a jednocześnie zabezpieczenie rezerwowe w przypadku, gdy pozostałe mechanizmy zabezpieczające zawiodą. System ten jest wyjątkowo pewny i skuteczny ponieważ wykorzystano wszystkie rodzaje zabezpieczenia. Nawet upadek broni z dość znacznej wysokości nie spowoduje przypadkowego wystrzału. Trzeba przyznać, że konstruktorzy rozwiązali ten problem po mistrzowsku.

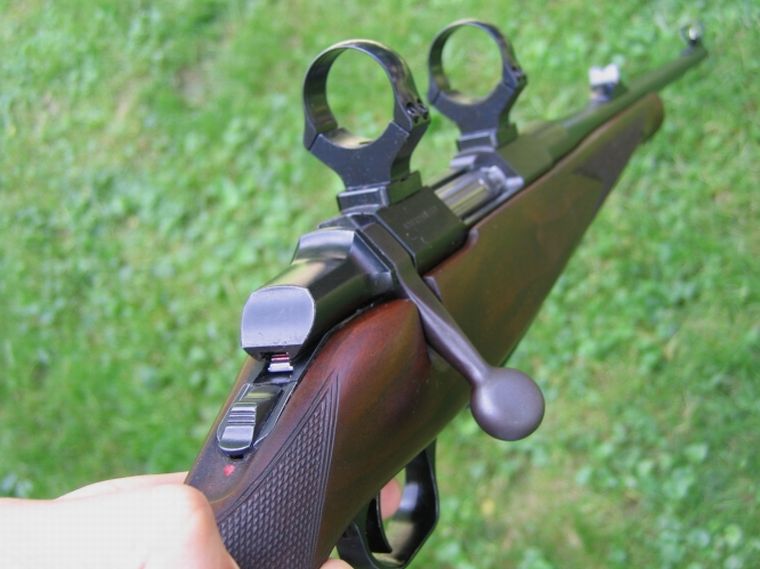

rozwiązanie bezpiecznika w sztucerze Browning Eurobolt
W nowoczesnej broni rozbudowane systemy spustowo-uderzeniowe i systemy zabezpieczające wykonane są wyjątkowo precyzyjnie, z małymi tolerancjami. Dlatego wszelkie naprawy z tym związane, w przypadku wadliwego działania, należy zlecić uprawnionym osobom.
Waldemar Laskowski
